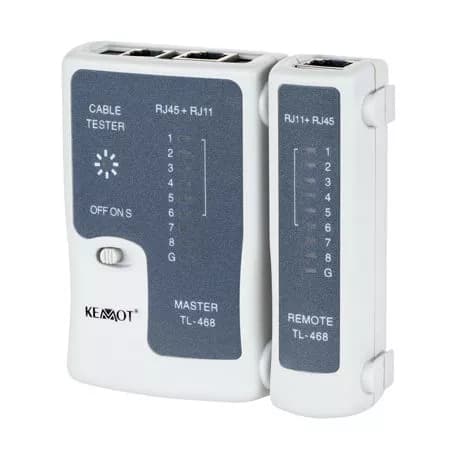

Tester cablu UTP RJ45 8p8c si telefon RJ11 4p4c Rebel

Functionare a) La verificarea conexiunilor 1, 2, 3, 4, 5, 6, 7, 8, se testeaza continuitatea sau prezenta unui scurt-circuit iar acest lucru este indicat la perechea de fire necorespunzatoare. B) se pot testa cabluri care au montate mufe RJ45, RJ11 2 Testarea firelor torsadate (rasucite) Conectati un capat al cablului in aparatul MASTER, iar celalalt la testerul auxiliar Corespondenta functie de tipul de mufa utilizata: Tester principal:-1-2 3-4--5-6-7-8-G Tester auxiliar: -1-2 3-4--5-6-7-8-G (pentru mufa RJ45) 2-3-4-5 (pentru mufa RJ11) Semnalizara unei conexiuni necorespunzatoare: 1. In cazul unei intreruperi de exemplu pentru conexiunea nr. 3, LED-ul corespunzator nu se aprinde. 2 In cazul unei secvente de conectare necorespunzatoare, ordinea de aprindere a LED-urilor ne arata succesiunea conexiunilor. De exemplu conexiunea 2 a fost inversata cu 4: Afisaj principal tester : 1-2-3-4-5-6-7-8-G Ecran auxiliar t ester: 1-4-3-2-5-6-7-8-G Atentie! Nu testati cabluri care sunt conectate la tensiuni de alimentare, deoarece se poate deteriora testerul. Testerul este alimentat de la o baterie de 9V, bateria se poate inlocui, atunci cand luminile straluceasc slab. In cazul in care testati cabluri cu mufe RJ45 sau RJ11, aveti grija cand introduceti mufa in testere. Nu fortati mufa, dar in acelasi timp contactul cablului trebuie sa fie foarte bun in tester. Specificatii: Accesoriu: Tester Brand: REBEL Conector: RJ11,RJ45 Garantie: 24 luni persoane fizice / 12 luni persoane juridice Standard: UTP,4P4C,8P8C
