Modul releu 12V timer

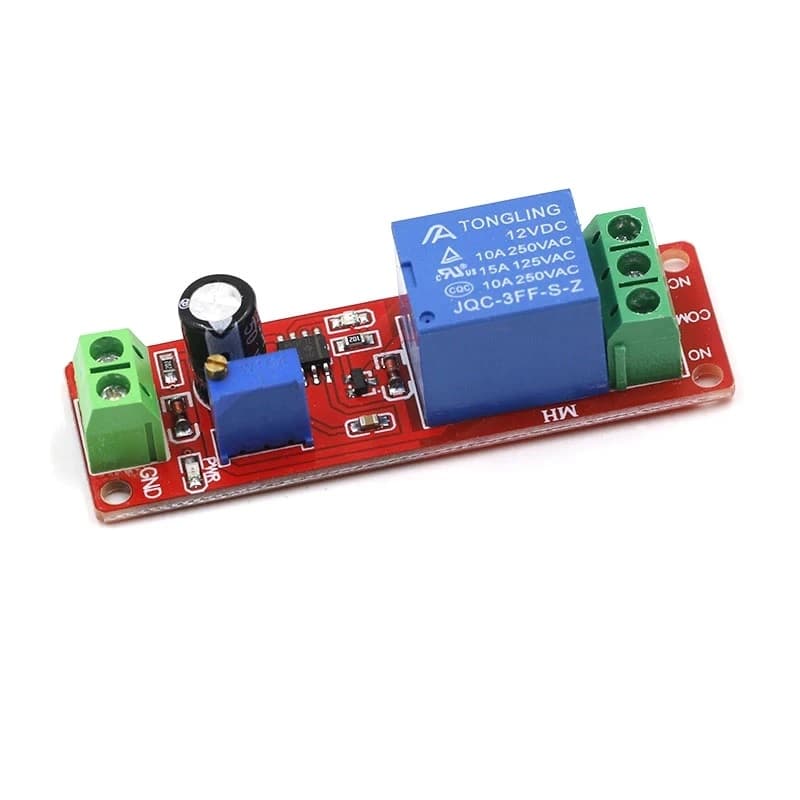

Modul releu 12V timer. Modul bazat pe: cip NE555. - modul de intarziere: modul de conectare intarziata - tensiune de intrare: DC 12V - tensiune de control: AC 0~250V / max. 10A, DC 0~30V / max. 10A tensiunea de funcționare: 12 volti DC - max. sarcina: 2200W. Acest dispozitiv este un modul releu temporizator (monostabil) de 12V bazat pe circuitul integrat NE555. Rolul lui principal este de a introduce o întârziere la pornirea unui echipament electric din momentul în care modulul primește curent. Dimensiuni: 6,8 cm * 2,1 cm Cip principal: NE555 Tensiune de lucru: 12V Caracteristici Temporizare la pornire: Releul nu cuplează imediat la alimentarea cu 12V. Stare inițială: Contactul normal deschis (NO) este deconectat; contactul normal închis (NC) este conectat la pinul comun (COM). Funcționare: După o întârziere de 1-10 secunde (reglabilă), releul cuplează. Stare finală: Contactul normal deschis (NO) se conectează; contactul normal închis (NC) se deconectează. Menținere: Această stare rămâne activă atât timp cât modulul este alimentat. Timp reglabil: Intervalul de întârziere este de la 0 la 10 secunde. Ajustare potențiometru: Creșterea valorii potențiometrului mărește timpul de întârziere. Modificare condensator: Creșterea capacității condensatorului C1 mărește timpul de întârziere. Indicator alimentare: Modulul include un LED pentru prezența tensiunii. Indicator releu: Modulul include un LED pentru starea releului. Capacitate comutare: Controlează echipamente de curent alternativ de până la 220V / 10A (maxim 2000W). Protecție integrată: Include diodă de protecție (freewheeling) pentru releu. Formulă calcul: Timpul de întârziere se calculează prin formula T = 1.1 * R * C. Exemplu calcul: Pentru R = 100KΩ și C = 100uF, T = 1.1 * 100.000 * 0,0001 = 11 secunde. [1, 2, 3] Aplicații Sisteme auto: Întârzie pornirea accesoriilor auto pentru a preveni arderea lor din cauza vârfurilor de curent la pornirea motorului. Pornire secvențială: Protejează rețeaua electrică prin evitarea pornirii simultane a mai multor aparate mari. Mod de funcționare implicit (Delay ON) 1. Conectați modulul la o sursă de alimentare de 12V DC. 2. Temporizatorul începe automat numărătoarea inversă (perioada de așteptare). În acest timp, releul rămâne oprit. 3. După ce timpul setat s-a scurs, releul anclanșează (cuplează) și rămâne pornit permanent până când întrerupeți complet alimentarea modulului. Ghid de conectare a pinilor1. 1Partea de alimentare (Blocul verde cu 2 pini - Stânga) - VCC: Se conectează la polul pozitiv (+) al unei surse de alimentare de 12V DC. - GND: Se conectează la polul negativ (-) al surse de alimentare. 2. Partea de control / Ieșire (Blocul verde cu 3 pini - Dreapta) Aceste borne funcționează ca un întrerupător mecanic simplu, izolat complet de circuitul de 12V. - COM (Common): Pinul comun. Firul de fază sau plusul circuitului pe care doriți să îl controlați intră aici. - NC (Normally Closed / Normal Închis): Acest pin este conectat la COM în faza de așteptare (cât timp se calculează delay-ul) și se deconectează când timpul expiră. - NO (Normally Open / Normal Deschis): Acest pin este separat de COM în faza inițială și se conectează cu pinul COM abia după ce timpul setat a expirat. Notă: Pentru a porni un dispozitiv (bec, motor, ventilator) după expirarea timpului, conectați firele pe pinii COM și NO. Reglarea timpului de întârziere - Componentă: Componenta albastră dreptunghiulară cu un șurub auriu deasupra este un potențiometru multitură. - Plajă standard: Modulul vine configurat din fabrică pentru o întârziere reglabilă între 0 și 10 secunde. - Ajustare: Răsuciți șurubul cu o șurubelniță fină: -În sensul acelor de ceasornic (CW) pentru a crește timpul de așteptare. -În sensul invers al acelor de ceasornic (CCW) pentru a scădea timpul de așteptare. Specificații de siguranță pentru sarcini (Releul albastru) Sarcina maximă pe care contactele o pot comuta în siguranță este indicată direct pe carcasa releului Tongling: - Maxim 10A la 250V AC (Curent Alternativ - rețeaua casnică). - Maxim 15A la 125V AC. - Maxim 10A la 30V DC. Specificatii: Tensiuneintrare: 12 V
